Photocoupler에 대해 알아보자

"Photocoupler"

포토커플러는 두 단어가 합성된 단어이다.

Photo + coupler = 빛 + 커플러

커플러란 신호를 전달한다는 뜻이므로, 포토커플러는 빛을 이용하여 신호를 전달하는 소자이다.





• 동작원리

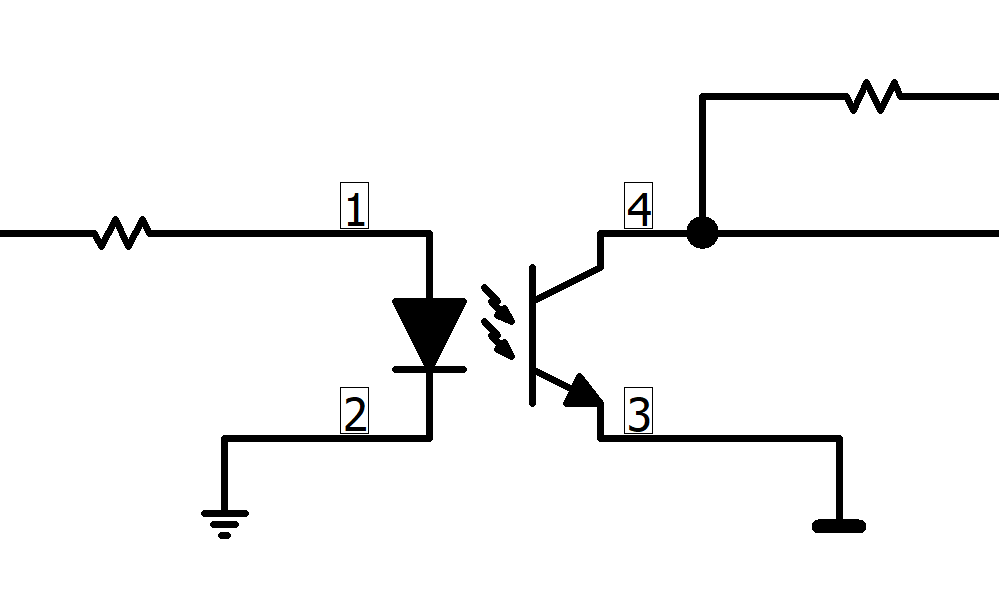

포토커플러는 입력쪽에 전압이 인가되면 다이오드의 빛이 출력쪽으로 전달되어 출력쪽의 collector와 emitter가 연결된다. 주의할 점은 그림과 같이 입력단에 다이오드가 있고 다이오드가 빛을 내면서 출력단에 빛을 전달한다. 다이오드의 VF와 IF는 크지 않기 때문에 조심해서 전압을 가해준다.



• 특징

1. 포토커플러는 입 출력간에 절연되어 있다. (gnd가 분리되어있다).
2. 입출력간에 분리가 되어있기 때문에 안정성이 뛰어나다. 입력 혹은 출력이 데미지를 입었을 때 서로에게 영향을 주지 않는다.
3. 빛을 이용하여 신호전달을 하기 때문에 노이즈에 강하다. 전원과 gnd의 폐루프에 영향이 없다.



CTR : Current Transfer Ratio, CTR = IC / IF X 100 (%)

포토커플러의 중요한 특징 중 하나이다.

입력(IF)에 대한 출력(IC)의 비율로 나타내며, CTR값이 클수록 증폭이 많이 된다.
